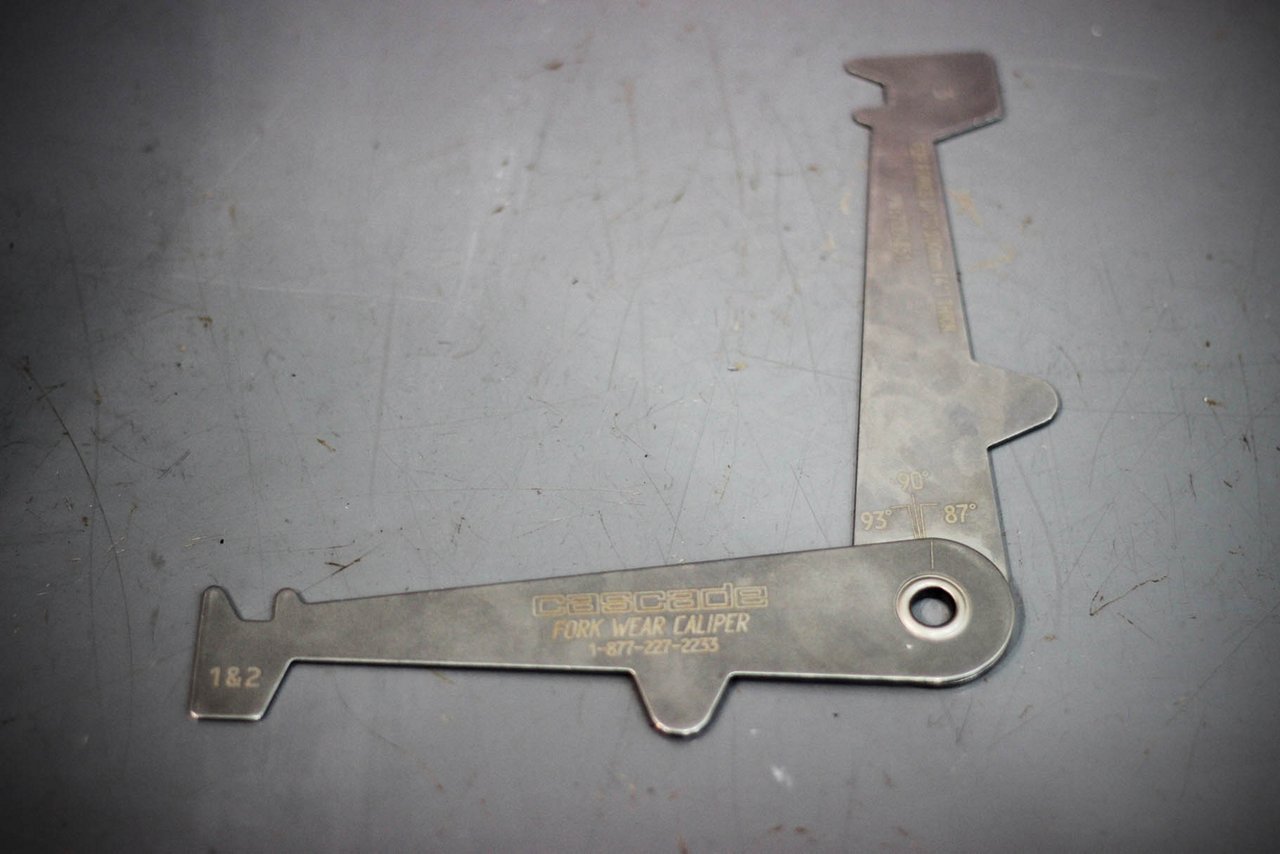

Uso de una pinza de horquilla para la inspección de horquillas

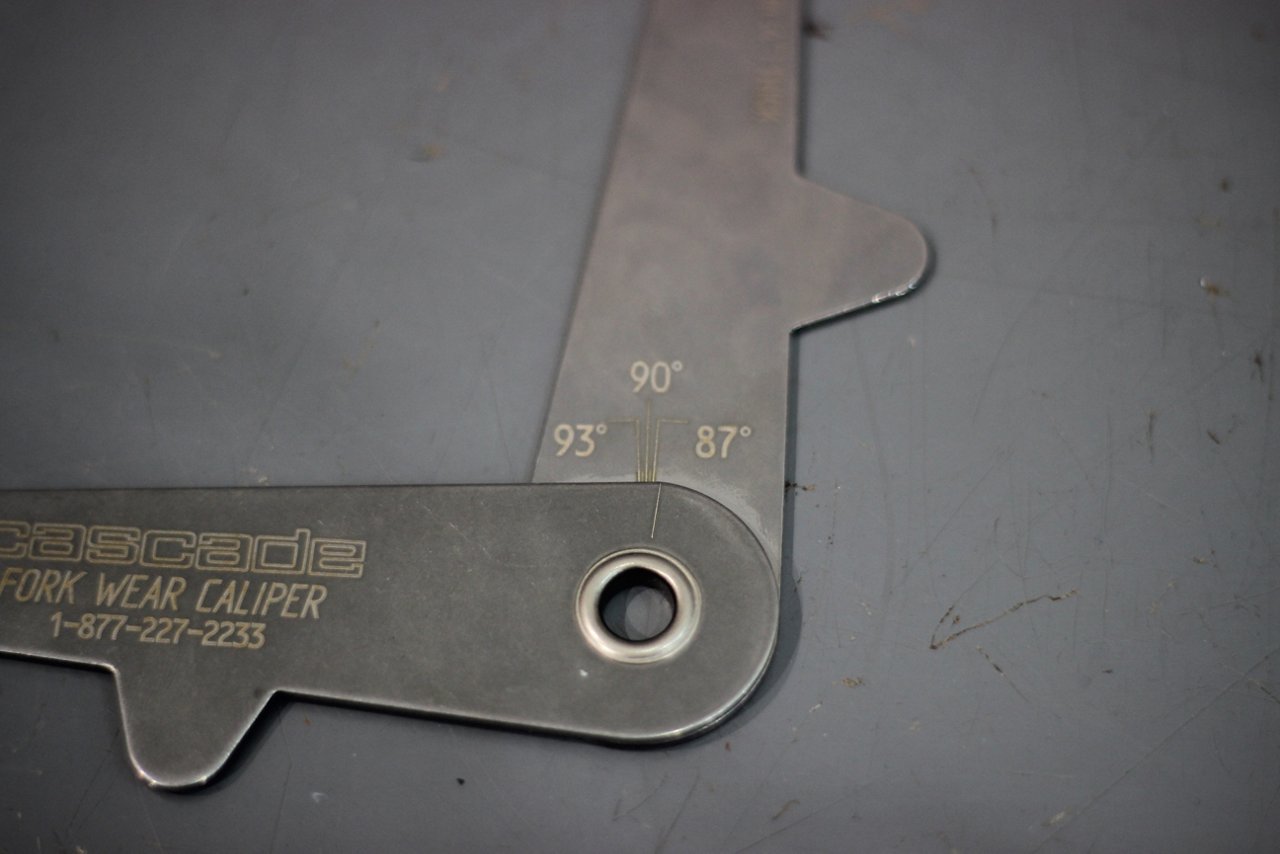

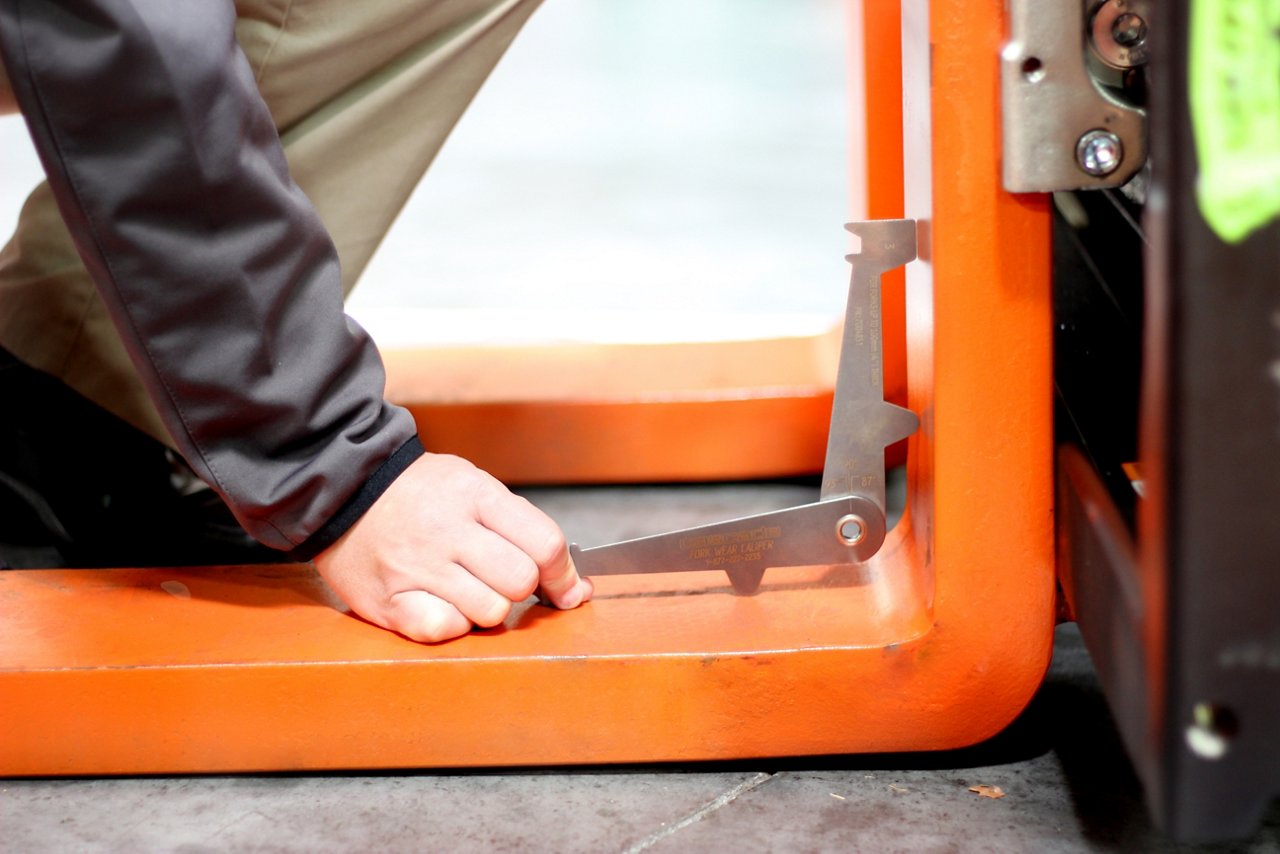

La desviación del ángulo de la horquilla debe estar dentro de un margen de 3 grados. Eso significa que el ángulo entre la hoja y el vástago debe estar entre 87 y 93 grados. Para usar la pinza para verificar esto, ábrala y colóquela entre la placa y el vástago de modo que las cuatro protuberancias se toquen. El ángulo se puede leer usando la marca en la pinza. Cualquier ángulo de horquilla que quede fuera del rango de grados debe etiquetarse hasta que se reemplacen las horquillas.

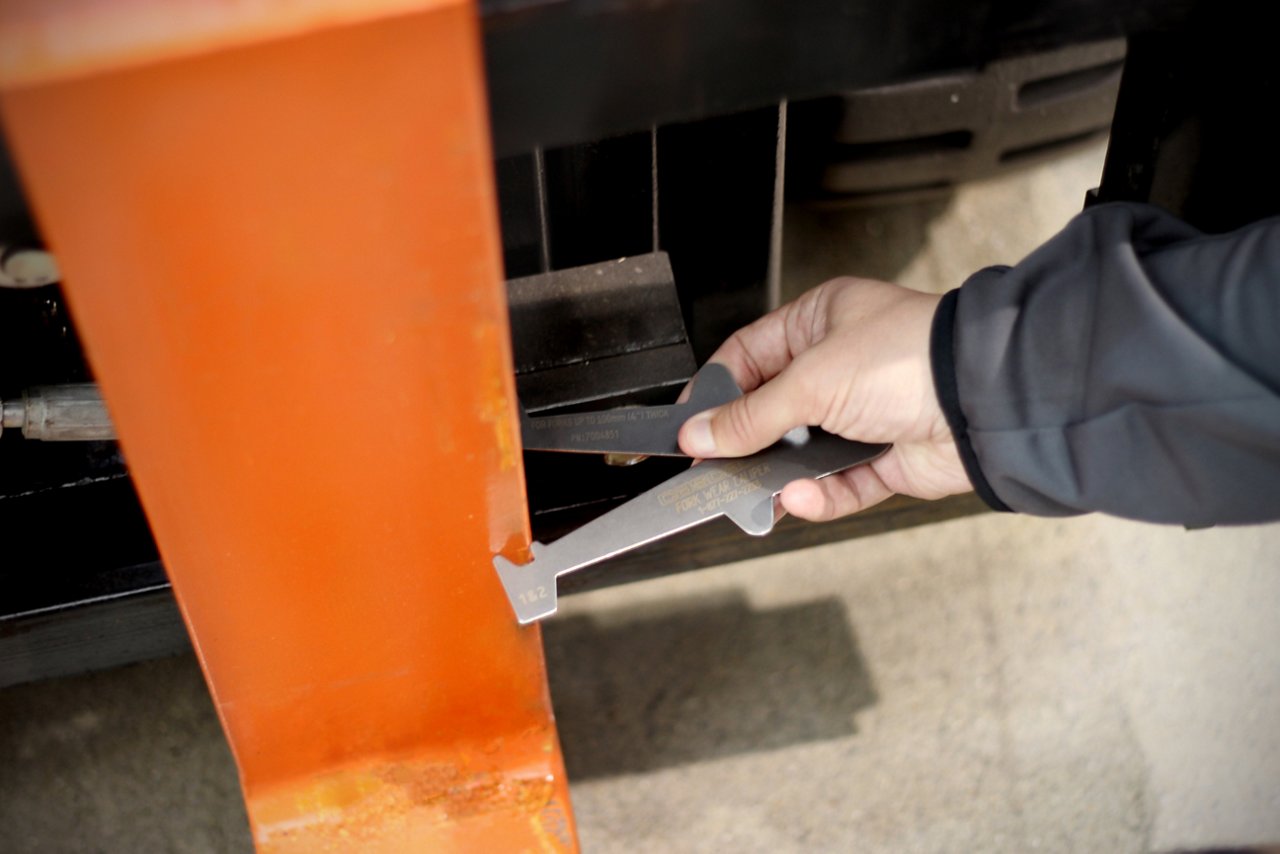

Los números en el extremo de la pinza indican las clases de carretillas elevadoras. Utilice la protuberancia adecuada para comprobar si los ganchos de la horquilla cumplen con la normativa. Simplemente coloque la protuberancia en la muesca del gancho. Si el gancho golpea la parte posterior de la pinza, está fuera de conformidad. Si no es así, entonces las horquillas están bien para un uso continuo. La bifurcación anterior cumple con los requisitos.

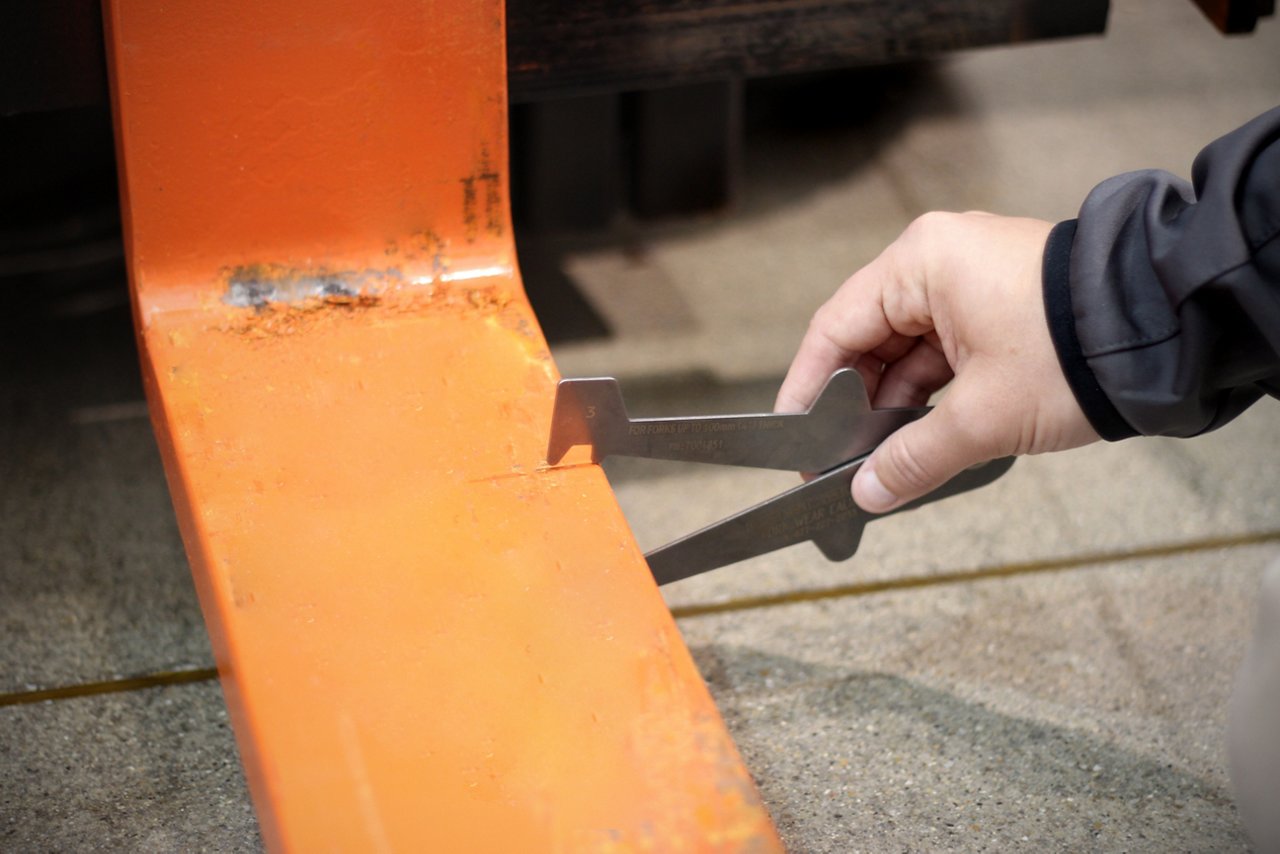

Comience ajustando la pinza por el grosor del vástago. Coloque la pinza en la hoja en el punto de la horquilla que recibe más desgaste, que generalmente es en su talón, como se muestra. Si la cuchilla pasa por los dientes interiores de la pinza, entonces la horquilla está fuera de cumplimiento y debe etiquetarse hasta que se reemplacen las horquillas.
